當前位置：陜西能源職業技術學院智能配電實訓室
項目簡介
智能配電實訓室采用長14.4米，寬7.8米，面積約112平方米的場地，以10kV典型客戶配電室為依據，教學內容涉及10kV配電系統的電氣設計、電氣設備生產安裝、配電設備操作運行、檢修維護等。采用與配電站現場相同的設備，培養學生對供配電設備的基礎原理深層知識，提高學生的知識面，對專業知識的掌握程度，滿足實習、就業崗位的切合度。
項目規模

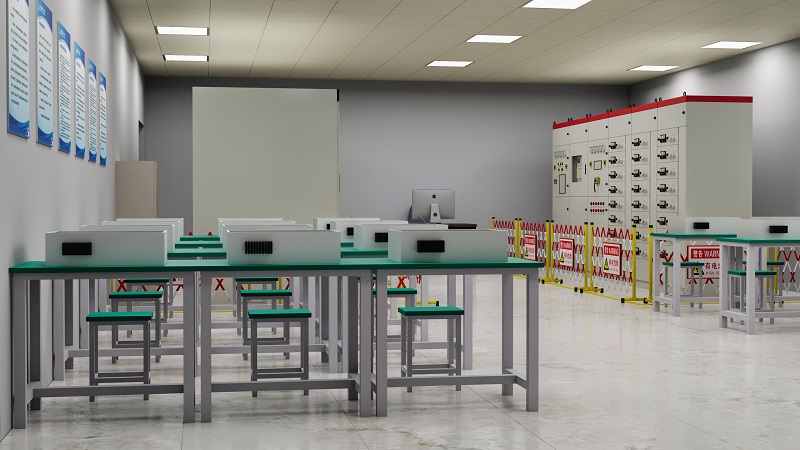

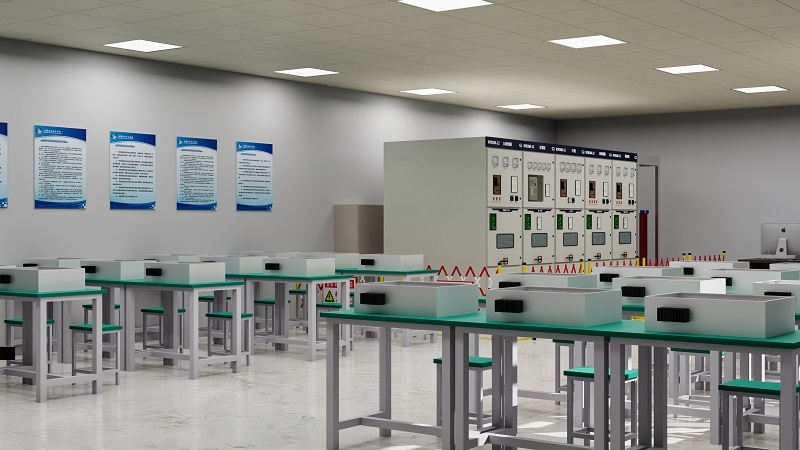

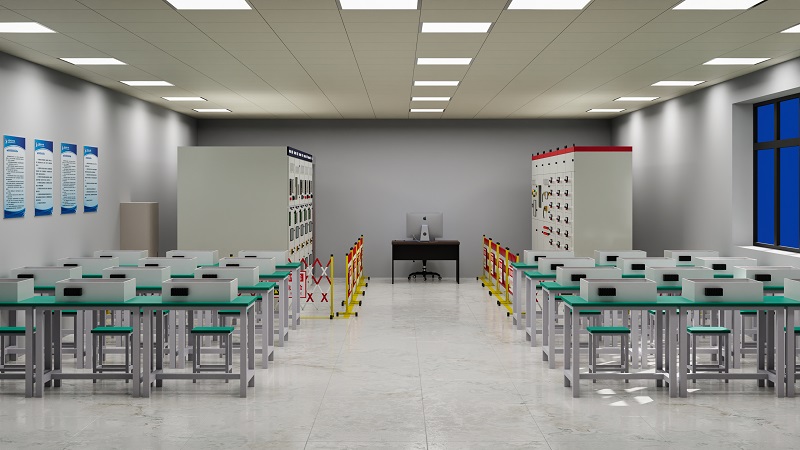

智能配電實訓室建設模擬一套單母線分段式控制10kV配電系統，采用一次系統不帶電，二次回路加載顯示保護裝置驅動電源的方式，既保證了學員的操作安全，也保證了設備教學的真實性。設備新增能源供給設計審圖系統1項、能源供給監控軟件1項、能源前段供給系統1組、能源等級轉化系統1臺、能源后段供給系統1組、能源傳輸連接器4臺、模擬電源自動加載保護裝置2臺、設備周轉車1臺、實訓操作臺24臺、培訓場景設備1批、教學環境改造1批等。規劃24個操作工位，項目建設包含設備安裝、系統調試及教學培訓。

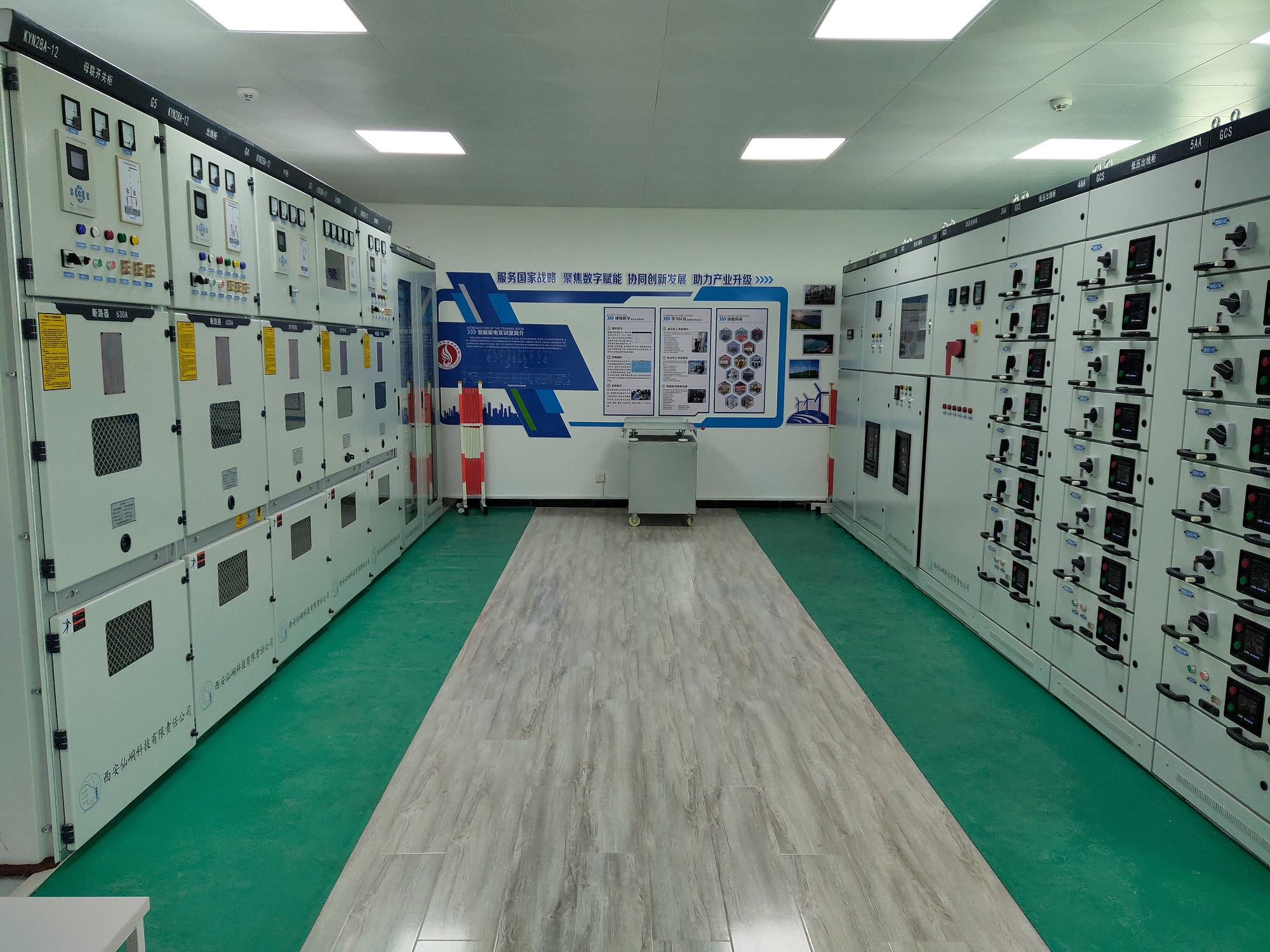

能源前段供給系統、能源等級轉化系統及能源后段供給系統用于學員對電氣元件設備的實物認識、電氣結構、安裝方式、運行條件、操作流程等的教學，使學生可親自上手對全套配電設備進行實操安裝于接線，培養崗位工藝流程與技能熟練度，真正掌握技術知識；
能源供給設計審圖系統用于學員對10kV配電系統電氣圖的繪畫、設備的選型、設備的應用條件等教學，也可在部署教師與學員模式下進行學員管理、試題庫管理、考試管理等；
模擬電源自動加載保護裝置、能源供給監控軟件、數據庫/Web處理終端柜用于在配電設備安裝接線完成后。按照真實工作模式對設備進行上電運行，在實訓室就可以看到各計量、保護、顯示儀器的動作流程，具備對教學理論知識、學員安裝接電的驗證，滿足學員學習過程的成就感。
